智能型功能：

a.具有过载长延时反时限，短延时反时限，短延时定时限，瞬动各种功能，可由用户自行设定，组成所需的保护特性； b.单相接地保护性能； c.显示功能：整定电流Ir显示，动作电流显示；

d.电流表功能：检测主回路电流；

e.报警功能：过载报警；

f.自检功能：过热保护，触头当量磨损，微机自诊断；

g.试验功能：试验脱扣器的动作特性。
用途及使用范围

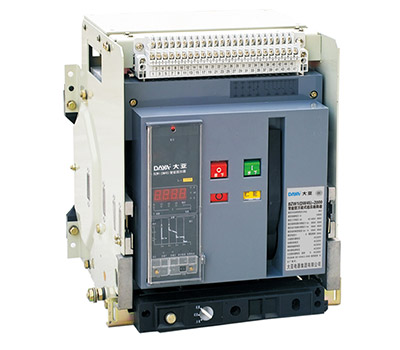

B2W1智能型框架式断路器(以下简称断路器).适用于交流50Hz，中定电压 至600V(690V)及以下，复定电流630A-6300A的配电网络中。用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同时帶有开放式通识接口。可进行“四遥”， 以满足控制中心和自动化系统的要求。断路器在海拔2000米时脉冲耐压8000V(不同海拔技标准修正，最高不超过12000V)。该断路器不需智能控制器及传感器可作隔离器用，标示为：
断路器符合GB140482《低压开关设备和控制设备低压断路器)和IEC60947- 2《低压开关设备和控制设备断路器》等标准。

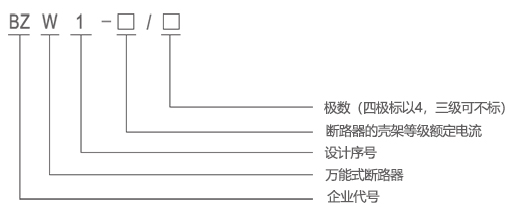

型号及含义

正常工作条件和安装条件
● 周围空气温度
上限值不超出+40℃，下限值不能于-5℃，24h平均值不超过:35℃。
注:下限值为-10℃或-25℃的工作条件，用户应与本公司申明；
上限值超过+40℃或下限值低于-10℃或-25℃的工作条件，用户应与本公司协商。
安装地点的海拔不超过:2000m。
● 大气条件
大气相对湿度在周围空气为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%。同时该月的平均最低温度为+25℃.并考虑到因温度变化发生在产品表面上的凝露。超过规定要求应与本公司协商。
● 防护等极：IP30
● 污染等极：II
● 使用类别：B类或A类
● 安装类别
额定工作电压660V(690V)及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装类别IV:辅助电路及控制电路安装类别为II。
● 安装条件
断路器应技本说明书要求安装，断路器的垂直倾斜度不超过5度（矿用断路器的倾斜度不超过15度)。
